SECSECSEC Type

for FXS Series

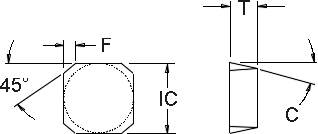

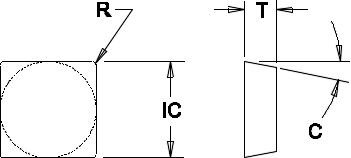

Radius StyleChamfer Style



Radius Style  Chamfer Style



Insert Dimensional & Grade Specifications
Insert Number IC T R C Coated Grades UnCoated Grades
586XRm 606jRm LT-50 LT-45 LT-40 M+ LTX LTM LTC-83 LTC-14 LTC-10
SEC-42A4 0.500 0.126 0.062 20° • •    • •          • • •
SEC-42A4B 0.500 0.126 0.062 20°       •
SEC-42A4W515 0.500 0.126 0.062 20°          • •
SEC-53A5 0.625 0.188 0.078 20°    •    • •          • •
SEC-53A5B 0.625 0.188 0.078 20°       •
SEC-53A5W515 0.625 0.188 0.078 20°    •       •
SEC-63A8 0.750 0.188 0.125 20° •
SEC-63A8W515 0.750 0.188 0.125 20°    •
